¿Qué es una norma ANSI?

La American National Standards Institute (ANSI) es una organización privada sin ánimo de lucro en Estados Unidos que coordina y supervisa la creación, difusión y aplicación de normas voluntarias de consenso en diversas industrias. En el caso de las bridas, ANSI estandariza dimensiones, presiones nominales, materiales y procesos de fabricación, garantizando así la intercambiabilidad y seguridad en instalaciones industriales.

Tener bridas certificadas bajo ANSI es fundamental, ya que asegura que los equipos puedan acoplarse entre sí sin importar el fabricante, disminuyendo riesgos de incompatibilidad y optimizando costos de operación y mantenimiento.

-

¿Por qué es necesario aplicar la norma en las bridas?

En procesos industriales, las bridas cumplen una función vital: permiten la unión segura de tuberías, válvulas, bombas e instrumentos de medición y control.

Si estas uniones no cumplen con la norma, se corre el riesgo de fugas, sobrepresiones o fallos mecánicos que pueden afectar la operación completa de una planta. La norma ANSI define:

• Dimensiones estandarizadas (diámetros, espesores, diámetros de pernos).
• Clases de presión (150, 300, 600, 900, 1500 y 2500 lb).
• Materiales adecuados para cada tipo de fluido y condición de trabajo.

En el caso de instrumentación industrial (como manómetros, transmisores de presión o caudalímetros), el cumplimiento de la norma ANSI asegura que los accesorios y sellos bridados se adapten correctamente y ofrezcan seguridad operativa.

-

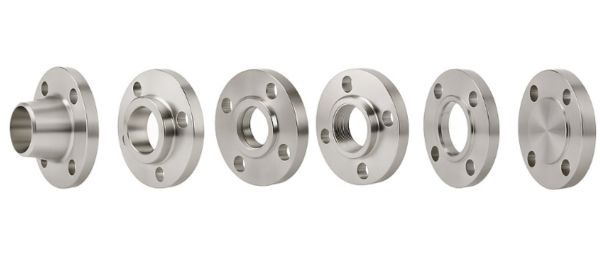

Tipos de bridas según ANSI

Las normas ANSI/ASME B16.5 y B16.47 clasifican las bridas más usadas en la industria:

-

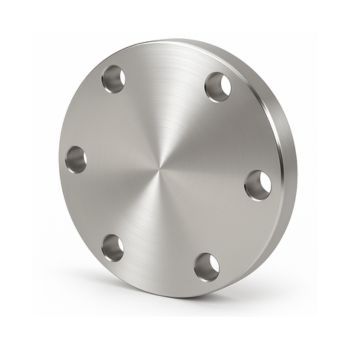

1. Brida ciega (Blind Flange)

Utilizada para cerrar el extremo de una tubería o equipo.

-

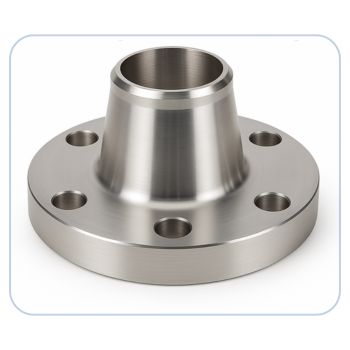

2. Brida de cuello para soldar (Welding Neck Flange)

Recomendada para altas presiones y temperaturas.

-

3. Brida deslizante (Slip-On Flange)

Fácil de instalar, común en aplicaciones de baja presión.

-

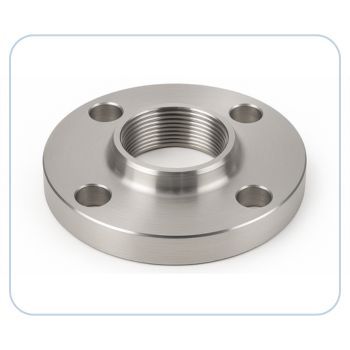

4. Brida roscada (Threaded Flange)

Útil cuando no es posible realizar soldaduras.

-

5. Brida con junta tipo anillo (Ring-Type Joint Flange)

Ofrece máxima estanqueidad en condiciones críticas.

-

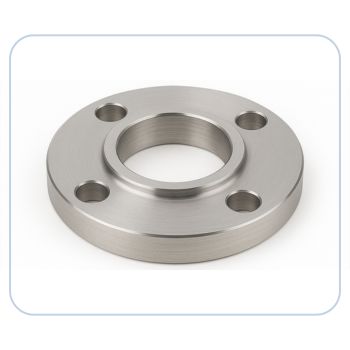

6. Brida lap joint

Usada junto con un stub end para facilitar montaje y desmontaje.

-

Ejemplo aplicado en procesos industriales

En un sistema de medición de flujo en tubería de vapor, el orificio de medición se instala en un portabridas diseñado bajo ANSI. Esto garantiza que el caudalímetro diferencial pueda desmontarse fácilmente para mantenimiento, sin comprometer la estanqueidad del sistema ni alterar el resto de la línea de tuberías.

De igual manera, en un tanque de almacenamiento con medidor de nivel bridad, la correcta selección de la brida asegura que el instrumento soporte la presión interna y cumpla con los requisitos de seguridad de la planta.

-

Conclusión

Las bridas bajo norma ANSI son más que un simple accesorio: son la base de una operación segura, eficiente y estandarizada. En Rocha y Londoño S.A.S. apoyamos a nuestros clientes con asesoría técnica y suministro de bridas e instrumentación industrial que cumplen con estándares internacionales, garantizando calidad, confiabilidad y cumplimiento normativo en cada proyecto.

-

Fuentes consultadas

• ASME B16.5: Pipe Flanges and Flanged Fittings.
• ASME B16.47: Large Diameter Steel Flanges.
• ANSI: American National Standards Institute.
